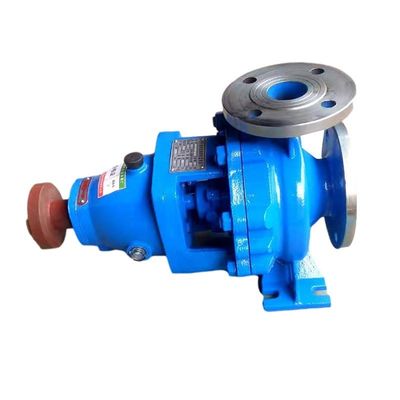

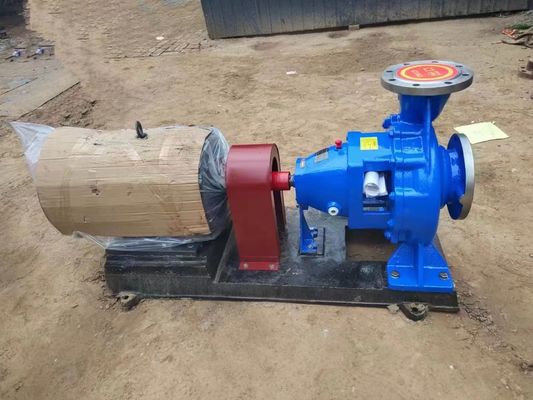

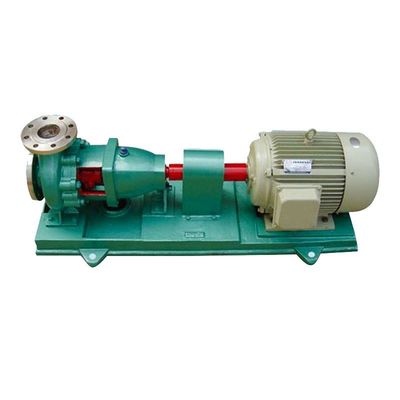

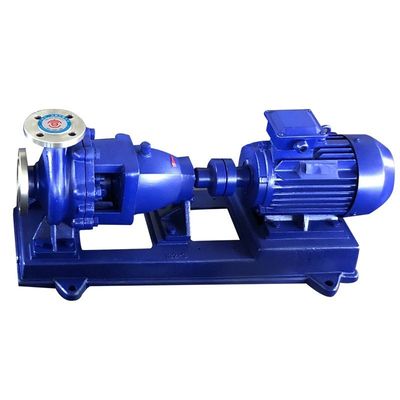

IH из нержавеющей стали одноступенчатый центробежный насос для морской воды и соленой воды
Обзор продукции
Химические центробежные насосы IH представляют собой одноступенчатые, односасывающие и выступающие центробежные насосы, изготовленные в соответствии с международными стандартами в сочетании с неметаллическим процессом проектирования.IH - это энергоэффективное производство вместо коррозионностойкого насоса FХимический центробежный насос IH подходит для транспортировки жидкости без твердых частиц, коррозионных веществ и вязкости, подобной воде.Средняя температура составляет от -20 до 105 градусов по Цельсию.Насосы IH широко используются в химической, нефтяной, электроэнергетической, металлургической, бумажной, фармацевтической,пищевая промышленность и т.д.. с большим количеством преимуществ, таких как коррозионная стойкость, стойкость к абразии, высокая температурная стойкость, высокая механическая прочность, стабильная работа, передовая и рациональная структура,строгое и надежное исполнение уплотнения, удобный демонтаж и ремонт, длительный срок службы и т.д.
IH химические центрифуги имеют 33 базовых модели, и около 22 моделей являются двойной скоростью ((2900r/мин 1450r/мин).В общей сложности продукция достигает 112 спецификаций..
Диапазон производительности
Объем потока:6.3--400 м3/ч
Голова: 5-125 м
Скорость:2900 р/мин 1450 р/мин
Мощность:0.55-90КВт
Диаметр входа:50-200 мм
Максимальное рабочее давление:10,6 МПа
Модельное выражение
IH 50 - 32 - 160 A IH - это международный стандарт одноступенчатого однососущего химического центрифугального насоса;50 означает диаметр входа насоса;32 означает диаметр выхода насоса;160 означает номинальный диаметр колеса ((мм);A обозначает внешний диаметр колеса после первого разреза
Характеристики конструкции
Состав насоса
IH серии химических центробежных насосов являются совместным дизайном продукции насосной промышленности по всей стране в соответствии с международным стандартом ISO.крышка насоса, части уплотнения, средняя поддержка, вал, части подвески и так далее.
Структура насоса
Покрытие насоса закрепляется на средней опоре швом и закрепляется соединением корпуса насоса и шва в средней опоре.радиальный разряд и поддержка типа ногЧасти подвески могут быть закреплены на средней опоре швом и поддерживаться на базе подвесной скобкой.Удлинение сцепления предназначено для удобного демонтажаКогда насос нуждается в проверке и ремонте, нужно демонтировать только средние части соединения расширительной сцепки, то есть выключить части ротора для проверки и ремонта.Соединительные трубы входа и выходаЭто универсальная конструкция в мире.
Направление вращения насоса
Насос приводится в действие непосредственно двигателем от расширения сцепления.
Тип уплотнения вала насоса
Опечатка вала использует упаковочную печать или механическую печать, которые могут быть выбраны в соответствии с требованиями клиентов.разрешается принимать размеры уплотнительной полости в соответствии с ISO3069 в соответствии с требованиями и другие типы уплотнений вала.
Упаковочная уплотнитель: в крышке насоса есть наполнительная коробка; используйте мягкую уплотнитель; воду с определенным давлением можно ввести в наполнительную коробку для уплотнения, охлаждения, смазки и очистки.
Механическая пломба: Механическая пломба с одним лицом и механическая пломба с двумя лицами; Вода с определенным давлением может быть доставлена в уплотнительную полость для смывания, протирания лица и охлаждения.
Спецификация:
| Модель | n=2900r/мин | n=1450r/мин | ||||
| Q ((m3/h) | H (m) | (КВт) | Q ((m3/h) | (m) | (КВт) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
