QSP Подводный насос для канализации: с водонепроницаемой проволокой и песком
Введение
Водонаполненный водонаполнительный насос типа QSP (QS submersible pump) состоит из двух частей: насоса и двигателя.
Водокачальный насос состоит из колеса, направляющей лопатки (руководящей оболочки), узла ввода воды, выхода воды и других частей.Подводный двигатель использует структуру, заполненную водойНамотка статора и железное ядро непосредственно погружаются в воду, в основном используются для охлаждения двигателя и смазки подшипников.Статор обмотки двигателя принимает водонепроницаемый электромагнитный провод, который обладает хорошей водонепроницаемостью. Ротор имеет структуру эльфийской клетки. Верхний конец двигателя снабжен отверстием для впрыска воды и выхлопным отверстием,и нижний конец снабжен отверстием для сброса водыНижняя часть двигателя оснащена подшипником тяги, чтобы выдержать осевую силу насоса и мертвый вес ротора.Расширенный конец ротора оснащен резиновой песчаник и скользящей рамы масляной уплотнитель для формирования механизма предотвращения песка, что может эффективно предотвратить попадание осадков в двигатель.
Трехфазный двигатель разделен на валяющийся подшипник и скользящий подшипник.которые несут радиальную силу и осевую силу электрического насоса при его работеПротивопоказания для двигателя: пропускная сила двигателя не превышает 5 В.
Основными преимуществами являются: надежная работа, долговечность, простота использования, высокая мощность, меньше неисправностей, низкие затраты на техническое обслуживание.
Применение
Благодаря своей специальной структуре и меньшему загрязнению источника воды, эта серия электрического насоса является своего рода инструментом для подъема воды, который работает в воде с одной машиной и насосом.Он может быть широко использован в дренаже и орошении сельскохозяйственных угодий, распыление орошения, подъем воды с колодцами, водозабор для домашних нужд, система водоснабжения и водоотведения промышленных и гражданских зданий, отвод воды в горных районах и водоотвод в низменных районах.
3Условия эксплуатации QSP подводного насоса
Электрический насос должен работать непрерывно в следующих условиях:
1Средняя температура не должна превышать + 25 °C;
2Значение рН среды находится между 6,5 и 8.5;
3Объемные соотношения твердых примесей не превышают 0,1%, а размер частиц не превышает 0,2 мм;
4Частота питания составляет 50 Гц, напряжение 380 В, а диапазон колебаний напряжения 0,9-1,1 раза превышает номинальное значение;
5Глубина погружения не менее 0,5 м.
Установка и инструкции

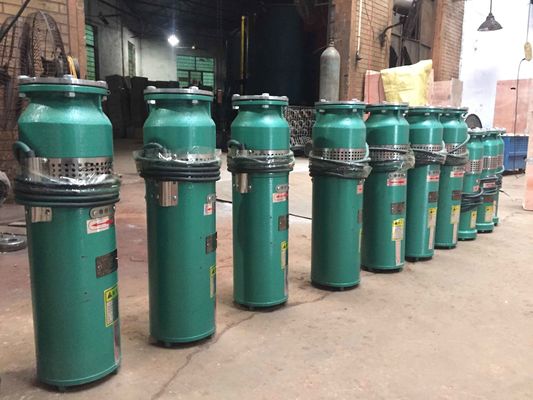

Фотографии

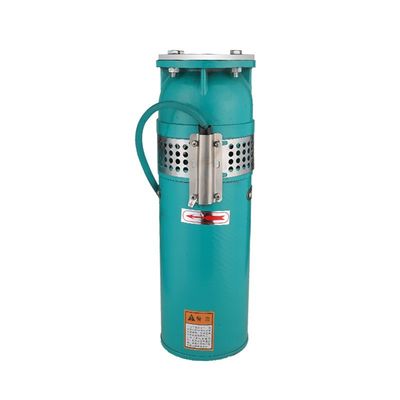

Материал из чугуна

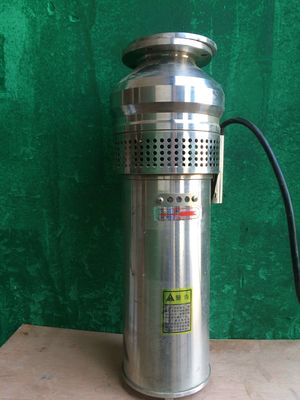

материалы на SS 304
Параметр
| Модель |
Поток М3/ч |
Голова m |
Сила КВт |
Текущий А. |
Высота насоса мм |
Внешний диаметр фланца мм |
Расстояние до центра фланца мм |
Диаметр выхода мм |
| QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
