| Наименование марки: | ZY |
| Номер модели: | IH |
| МОК: | 2PCS |
| Цена: | 200USD/pcs |
| Условия оплаты: | T/T |
| Способность к поставкам: | 10PCS/week |
Обзор продукции

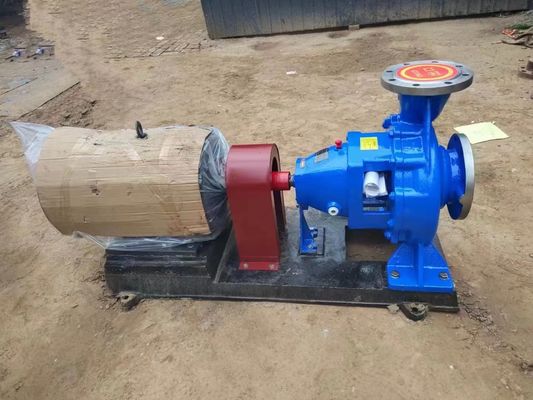

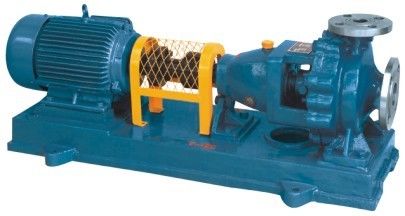

Химические центробежные насосы серии IH являются одноступенчатыми, однокорпусными и консольными центробежными насосами, изготовленными в соответствии с международными стандартами в сочетании с неметаллическим технологическим дизайном. IH — это энергоэффективное производство вместо коррозионностойкого насоса F. Химический центробежный насос IH подходит для перекачивания жидкости без твердых частиц, коррозионной и вязкой, схожей с водой. Температура среды находится в диапазоне от -20 до 105 градусов Цельсия, а при перекачивании высокотемпературной среды должны быть приняты меры по охлаждению. Насосы IH широко используются в химической, нефтяной, электроэнергетической, металлургической, бумажной, пищевой промышленности и т. д. с множеством преимуществ, таких как коррозионная стойкость, износостойкость, термостойкость, высокая механическая прочность, стабильная работа, передовая и рациональная конструкция, строгая и надежная герметичность, удобный демонтаж и ремонт, длительный срок службы и т. д.
Химические центробежные насосы IH имеют 33 базовые модели, и около 22 моделей являются двухскоростными (2900 об/мин, 1450 об/мин). После обрезки и деформации диаметра рабочего колеса моделей A/B общее количество производств достигает 112 спецификаций.
Диапазон производительности
| Тип | Напор при номинальной скорости вращения n=2900 об/мин | Напор при номинальной скорости вращения n=1450 об/мин | ||||
| Расход Q (м³/ч) | Напор H (м) | Мощность двигателя (кВт) | Расход Q (м³/ч) | Напор (м) | Мощность двигателя (кВт) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
Расход: 6.3--400 м³/ч
Напор: 5--125 м
Скорость: 2900 об/мин, 1450 об/мин
Мощность: 0.55--90 кВт
Диаметр входа: 50--200 мм
Максимальное рабочее давление: 1.6 МПа
Обозначение модели
IH 50 - 32 - 160 A IH — международный стандартный одноступенчатый однокорпусный химический центробежный насос; 50 означает диаметр входа насоса; 32 означает диаметр выхода насоса; 160 означает номинальный диаметр рабочего колеса (мм); A означает наружный диаметр рабочего колеса после первой обрезки
Конструктивные особенности
Состав насоса
Химические центробежные насосы серии IH являются совместными разработками насосной промышленности по всей стране в соответствии с международным стандартом ISO. Основные части: корпус насоса, рабочее колесо, уплотнительное кольцо, гайки рабочего колеса, крышка насоса, уплотнительные детали, средняя опора, вал, подвесные детали и т. д.
Конструкция насоса
Крышка насоса крепится к средней опоре с помощью шва и зажимается соединением корпуса насоса и шва в средней опоре. Корпус насоса имеет осевой всасывающий, радиальный напорный и опорный тип с ножками, и может быть закреплен непосредственно на основании. Подвесные детали могут быть закреплены в средней опоре с помощью шва и опираться на основание с помощью подвесного кронштейна. Удлинительная муфта предназначена для удобного демонтажа. Когда насос нуждается в проверке и ремонте, необходимо демонтировать только средние соединительные части удлинительной муфты, чтобы извлечь роторные части для проверки и ремонта. Подводящие и отводящие трубопроводы, корпус насоса и двигатель не нужно демонтировать. Это универсальная форма конструкции в мире.
Направление вращения насоса
Насос приводится в движение непосредственно двигателем через удлинительную муфту. При взгляде со стороны двигателя он вращается по часовой стрелке.
Тип уплотнения вала насоса
Уплотнение вала использует сальниковое уплотнение или механическое уплотнение, которые могут быть выбраны в соответствии с требованиями клиентов. Между тем, допускается использование размера уплотнительной камеры в соответствии с ISO3069 по требованию и других типов уплотнения вала.
Сальниковое уплотнение: В крышке насоса имеется сальниковая камера; используется мягкое сальниковое уплотнение; вода под определенным давлением может подаваться в сальниковую камеру для уплотнения, охлаждения, смазки и очистки.
Механическое уплотнение: Одностороннее механическое уплотнение и двустороннее механическое уплотнение; вода под определенным давлением может подаваться в уплотнительную камеру для промывки, трения поверхности и охлаждения.
![]()
![]()
![]()
