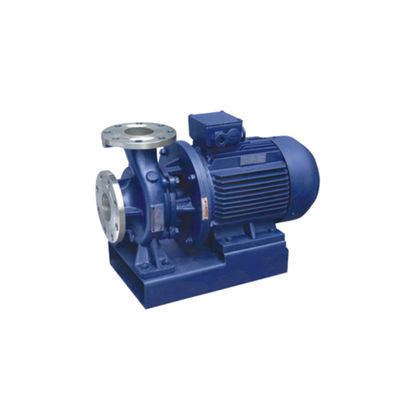

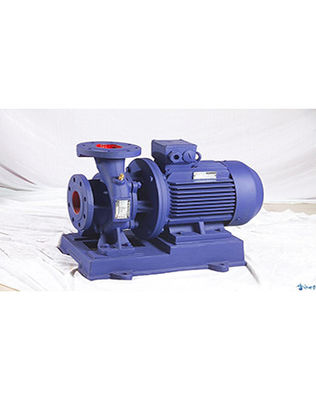

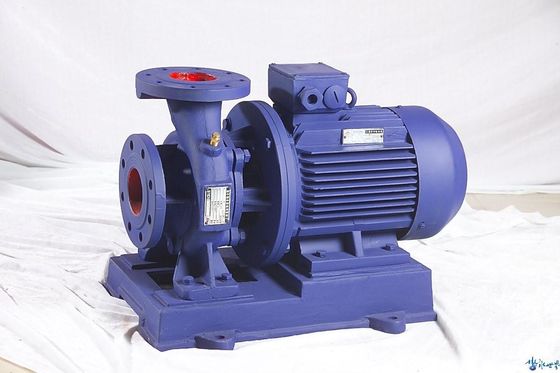

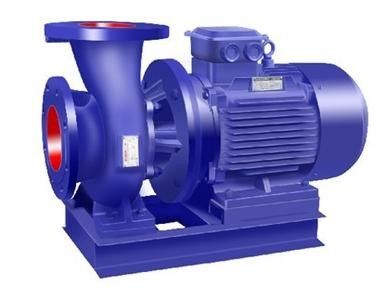

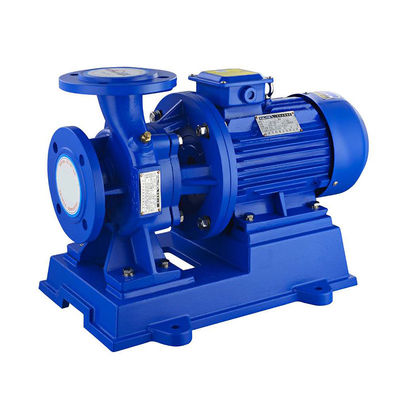

ISW горизонтальный конечный всасывающий насос одноступенчатый трубопроводный моноблочный моторный насос
Введение:
1ИСВ горизонтальный конец всасывающего насоса одноступенчатый трубопроводный моноблочный моторный насос является высокоэффективным энергосберегающим продуктом, разработанным Ronda.
2.Устойчивое хождение, низкий уровень шума, высокая концентричность компонентов.никаких вибраций при работе и, таким образом, улучшается окружающая среда.
3Волокно механически запечатано карбидным сплавом, что устраняет серьезную утечку заполнительного уплотнения центрифугированного насоса.продление срока и обеспечение чистоты и упорядоченности места работы.
4Широко используется в промышленности и городах, водоснабжение и водоотведение, высокие здания, подъемное водоснабжение, орошение садов, пожаротушение, удаленное водоснабжение, системы отопления,Круглый подъемник холодной и горячей воды в ванных комнатах, а также в соревнованиях оборудования.
5Насос, в зависимости от условий работы на рабочем месте, может быть вертикальным, горизонтальным и т.д., а также в соответствии с требованиями к потоку и ходу,монтированные параллельно и/или в серии для увеличения необходимого потока и хода.
6Диапазон потока составляет 1,1-2400 м.3/ч и диапазон хода 8-160м и есть основной тип, тип обхода, A B C типа резки и т. д. И по различным среднем потока и температуры, IRG / IRGB / ISWR насос для горячей воды,Химический насос IHG/IHGB/ISWH и масляный насос YG/YGB/ISWB и т.д.Проектированы и изготовлены серийные изделия того же типа и тех же свойств.
Подробная информация о продукте:
| Принцип работы: | Центробежная |
| Основные применения: | Вода (нефть, химикаты, свяжитесь с нами) |
| Водитель: | Электродвигатель |
| Спецификации мощности: | 220V/240V380/415V 3-фазный; 50hz/60hz |
| Максимально допустимая температура жидкости: | 100°С (212°F) |
| Тип соединения: | Фланц |
| Оружейный корпус: | Литовое железо, нержавеющая сталь |
| Двигатель | Литовое железо, нержавеющая сталь, бронза |
| Тип уплотнения вала: | Механическое уплотнение |
| Максимальная мощность привода: | 250 кВт ((340 л.с.) |
| Максимальный калибр: | 500 мм ((20 дюймов) |
| Максимальное давление на стороне разряда: | 1.6MPa ((16bar) |
| Максимальная головка: | 160 м ((524.8 футов) |
| Диапазон потока: | 1.1-2400м3/h ((4.8-10560US.GPM) |
| Тип насоса: | Вода, тип горячей воды, тип масла, химический тип |
Данные о производительности:
| Модель | Мощность | Голова | Сила | Скорость | Эф. | (NPSH) r | Вес | |
| (m3/h) | (L/s) | (m) | (КВт) | (r/min) | (%) | (m) | (в кг) | |
| 15-80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20-110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20-125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20-160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25-110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25-125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25-125А | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25-160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160А | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32-100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32-125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125А | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32-160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160А | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32-200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200А | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| ...... и... | ||||||||
| 400-300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400-315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400-450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400-450А | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400 - 500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400-500А | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400-500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500 - 300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500-315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
Таблица параметров выше является лишь частью целого.
