1. Обзор

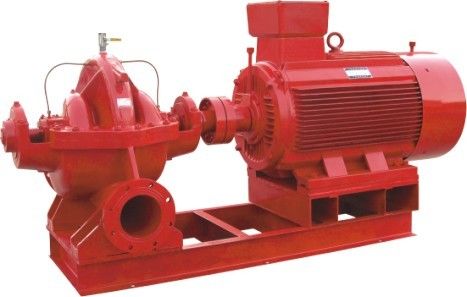

Грузить и регуляция тип насос одно-этап, двустороннее всасывание, покрывая открытый центробежный насос для всасывания и доставки чистой воды и жидкостей с медицинским осмотром и химические свойства подобные воде. Голова этого насоса от 9m до 140m, подача от 126m3/h к 12500m3/h, и максимальная температура жидкости не должна превысить 80℃, соответствующее для фабрик, шахт, городского водоснабжения, электростанций, больших проектов охраны природы воды, аграрных полива и затоплять, etc. 48Shipping и регуляция - большой насос 22 можно также использовать как обеспечивая циркуляцию насос для станций тепловой мощности.
Смысл модели насоса: как 10Shipping и регуляция - 13A
10 - диаметр всасывающего окна разделен 25 (диаметр всасывающего окна насоса 250 mm). s, грузя и регулируя - водяная помпа чистой воды 13 a одно-этапа двустороннего всасывания по горизонтали центробежная чем число революций разделенных 10 (насос чем число революций 130) a - показывает что насос изменял различный наружный диаметр турбинки.
2, описание структуры
S и доставка и регуляция входа и выхода типа насоса под осью насоса, в горизонтальном направлении и в вертикальном положении с осью, крышка насоса зафиксирована к телу насоса с двуглавыми болтами и винтами конуса располагая, которые можно легко расчехлить для проверки всех частей в насосе, без демонтировать вход воды, трубопровод разрядки и мотор, поэтому весьма удобно отремонтировать, от направления передачи, грузя и регулирующ тип насосы вращайте против часовой стрелки; Тип насосы s вращает по часовой стрелке. вращайте по часовой стрелке; S типа насосы вращают по часовой стрелке;
Основные части s и грузить и регуляции тип насосы являются следующими: тело насоса (1), крышка насоса (2), турбинка (3), вал (4), кольцо уплотнения двустороннего всасывания (5), рукав (6), тело подшипника (14).
Тело насоса (1) сделано из литого железа. Крышка насоса образовывает мастерскую турбинки, и фланец водяных каналов входа и выхода оборудован с отверстием винта трубы для установки вакуума и манометров. Нижняя часть шеи трубы сделана с отверстием винта трубы для разрядки воды.
Крышка насоса (2) сделана из литого железа. На верхней части, отверстие винта трубы для установки трубы отпуска трубы и воздуха уплотнения воды и крюка для поднимать крышку насоса. Турбинка (3) сделано литого железа, своей формы
симметричный, переплетенные лезвия между 2 стенами, жидкость входят в турбинку от обеих сторон, производство вогнутое после статического теста баланса.
Вал (4), сделанный из высококачественной стали углерода. Центр вала турбинка, зафиксированная с Jian, рукав и гайки рукава на обеих сторонах, правый конец вала установлены с соединением, сразу соединенным с мотором, в соединяя конец не позволены для использования ременной передачи, если ременная передача необходима, то другой кронштейн необходимо настроить для того чтобы поддержать ременный шкив.
Кольцо запечатывания (5) двустороннего всасывания сделано из литого железа. Для предотвращения высокой воды давления от протекать назад в часть водозабора насоса, кольцо уплотнения двустороннего всасывания сделано с выступая кольцом полу-сада, врезанным в теле насоса, используемом для того чтобы исправить кольцо уплотнения двустороннего всасывания, которое тленная часть и может быть заменено на запасные части после носки.
Рукав вала (6), сделанный из литого железа, используемый для того чтобы зафиксировать положение турбинки и защитить носку вала внутри пакуя камеры, пригодная для носки часть, и может быть заменен запасными частями после носки.
Вызван s, грузя и регулируя тип насос имеет 2 поддержки, используя шарикоподшипники одиночной строки радиальные, установленные в нося тело (14) около соединяя конца собирательного названия нося части a, другой конец носить части b, смазанные с тавотом. Потому что турбинка совершенно симметрична, в теории насос не производит осевую силу, но в производстве трудно сделать подачу воды через насос на обеих сторонах и зазор на кольце уплотнения точно такой же, поэтому насос имеет возможность осевой силы, осевую силу и сила вибрации принесена шарикоподшипником одно-строки радиальным в нося части b.
Упаковка играет роль герметизировать для предотвращения воздуха от прорезывать в насос и большое количество жидкости от просачиваться вне. Пакуя уплотнение состоит из упаковать камеру, заполняя железу, кольцо упаковки, пакуя рукав и пакуя материал синтезированные на теле насоса и крышке насоса. Небольшое количество высоконапорной воды внутри подач крышки насоса в пакуя камеру через внешнюю трубку уплотнения воды (или внутреннюю раковину) и пакуя кольцо для игры роли уплотнения воды.
Степень пакуя закрепленности должна быть соотвествующей, не слишком плотный и не слишком свободно, жидкость может быть падением падения утечки преобладает, пакующ слишком плотное, носить легкий к жаре, расходу энергии промежутка времени, пакуя слишком свободную, жидкостную утечку, уменьшить эффективность насоса.
