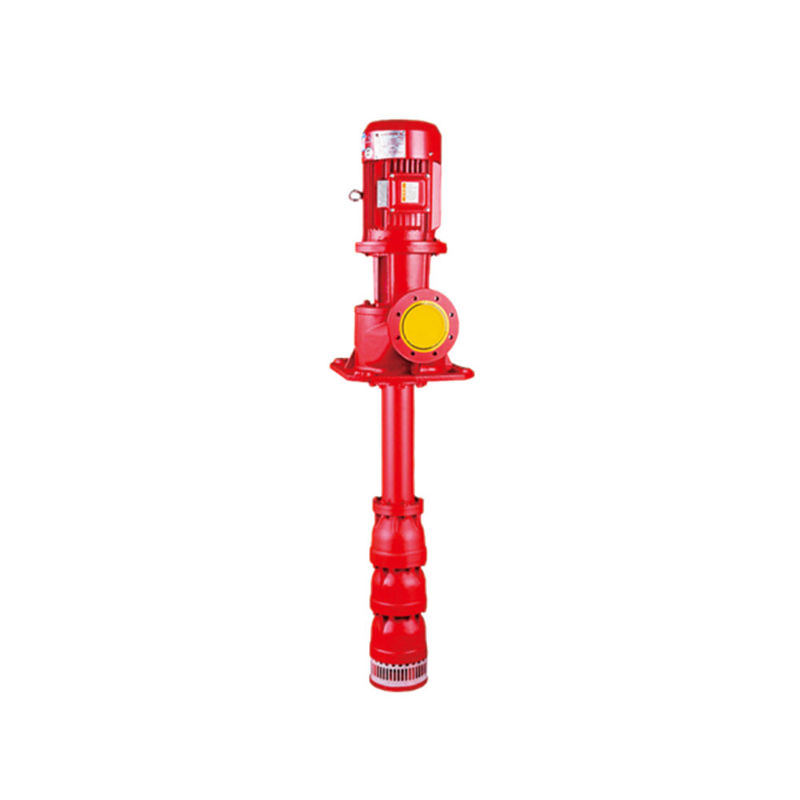

Высокопроизводительная длинная водяная помпа 2940/1460/980r/min огня вала для промышленной защиты от огня
Краткое введение
Длинный пожарный насос глубокой скважины вала вертикальный насос составленный одиночной или множественной центробежной или смешанной раковины турбинки и проводника подачи, трубы водопровода, трансмиссионного передаточного вала, основания насоса, мотора и других компонентов. Основание и мотор насоса устроены на верхней части wellhead (или бассейна). Сила мотора передана цапфе лезвия через вал привода концентрический с поднимаясь трубой, которая управляет турбинкой для генерации подачи и подъема.
Длинноосный насос глубокой скважины широко используемое оборудование нагнетать и дренажа, которое соответствующее для электростанции, завода по изготовлению стали, шахты, химической промышленности, защиты от огня, водоросли, аграрного полива и других индустрий.
Ряд представления (дизайн пункт)
Подача q: 20-200m3/h
Подъем h: 30-165
Сила n: 4-110kw
Скорость n: 2940, 1460, 980 r/min
Нагнетая средство соотвествует следующие условия:
Температура не превысит ℃ 40, содержание твердых веществ (по весу) не будет больше чем 0,01%, значение пэ-аш тарифа кислот-основания будет 6.5-8.5, содержание сероводорода не будет больше чем 1.5mg/l, и никакое масло не будет содержаться. Пожалуйста свяжитесь мы если вы превышаете вышеуказанные требования к средств массовой информации. Мы имеем полный набор решений.
Введение структуры:
Длинный пожарный насос глубокой скважины вала составлен 3 частей: часть деятельности, поднимаясь часть трубы и хорошая часть.
2.1. Часть деятельности
Эта часть составлена частей деятельности и частей водяного фильтра. Части работы составлены раковины проводника, турбинки, конической втулки, подшипника раковины и вала турбинки. Турбинка закрытой структуры. Раковины соединены болтами. Раковину и турбинку проводника можно оборудовать с кольцом носки.
поднимаясь труба 2,2
Эта часть составлена поднимаясь компонентов трубы, трансмиссионного передаточного вала, соединения и поддержки. Поднимаясь труба соединена фланцом или резьбой трубы. Материал трансмиссионного передаточного вала 45 # сталь или нержавеющая сталь. Если нося часть трансмиссионного передаточного вала несена, то если это продетая нитку поднимаясь труба, то положение установки 2 коротких поднимаясь труб можно изменить, и их можно использовать снова. Если поднимаясь труба соединена фланцом, то она может быть использована снова путем изменять вверх и вниз направление трансмиссионного передаточного вала. Обеспечены, что на соединении между местом насоса и верхней поднимаясь трубой насоса глубокой скважины с соединением потока предотвращает особенное запирая кольцо поднимаясь трубу от падать.
2.3. Над хорошей частью
Эта часть составлена частей места насоса, особенного мотора для насоса глубокой скважины (обычного вертикального мотора специально конструированного для насоса глубокой скважины когда она превышает 400KW), вала мотора, соединения и других частей. Опционные распределительный ящик распределения, труба выхода, вход и выпускной золотник, манометр, задерживающий клапан, запорная заслонка и резина или соединение расширения нержавеющей стали.
| Модель | В и вне калибр | Подача (L/S) |
Голова (M) |
Скорость (r/min) |
Сила (KW) |
| XBD3.1/5G-L (W) | DN65 | 5 | 31 | 2900 | 4 |
| XBD4.0/5G-L (W) | DN65 | 5 | 40 | 2900 | 5,5 |
| XBD5.0/5G-L (W) | DN65 | 5 | 50 | 2900 | 7,5 |
| XBD6.0/5G-L (W) | DN65 | 5 | 60 | 2900 | 7,5 |
| XBD7.0/5G-L (W) | DN65 | 5 | 70 | 2900 | 11 |
| XBD8.0/5G-L (W) | DN65 | 5 | 80 | 2900 | 15 |
| XBD3.2/10G-L (W) | DN80 | 10 | 32 | 2900 | 7,5 |
| XBD4.0/10G-L (W) | DN80 | 10 | 40 | 2900 | 11 |
| XBD5.0/10G-L (W) | DN80 | 10 | 50 | 2900 | 15 |
| XBD6.0/10G-L (W) | DN80 | 10 | 60 | 2900 | 15 |
| XBD7.0/10G-L (W) | DN80 | 10 | 70 | 2900 | 18,5 |
| XBD8.0/10G-L (W) | DN80 | 10 | 80 | 2900 | 22 |
| XBD9.0/10G-L (W) | DN80 | 10 | 90 | 2900 | 22 |
| XBD10.0/10G-L (W) | DN80 | 10 | 100 | 2900 | 30 |
| XBD11.0/10G-L (W) | DN80 | 10 | 110 | 2900 | 30 |
| XBD12.0/10G-L (W) | DN80 | 10 | 120 | 2900 | 37 |
| XBD13.0/10G-L (W) | DN80 | 10 | 130 | 2900 | 45 |
| XBD14.0/10G-L (W) | DN80 | 10 | 140 | 2900 | 45 |
| XBD3.2/15G-L (W) | DN80 | 10 | 32 | 2900 | 7,5 |
| XBD4.0/15G-L (W) | DN80 | 15 | 40 | 2900 | 11 |
| XBD5.0/15G-L (W) | DN80 | 15 | 50 | 2900 | 15 |
| XBD6.0/15G-L (W) | DN80 | 15 | 60 | 2900 | 15 |
| XBD7.0/15G-L (W) | DN80 | 15 | 70 | 2900 | 18,5 |
| XBD8.0/15G-L (W) | DN80 | 15 | 80 | 2900 | 22 |
| XBD9.0/15G-L (W) | DN80 | 15 | 90 | 2900 | 22 |
| XBD10.0/15G-L (W) | DN80 | 15 | 100 | 2900 | 30 |
| XBD11.0/15G-L (W) | DN80 | 15 | 110 | 2900 | 30 |
| XBD12.0/15G-L (W) | DN80 | 15 | 120 | 2900 | 37 |
| XBD13.0/15G-L (W) | DN80 | 15 | 130 | 2900 | 37 |
| XBD14.0/15G-L (W) | DN80 | 15 | 140 | 2900 | 45 |
| XBD3.2/20G-L (W) | DN100 | 20 | 32 | 2900 | 15 |
| XBD4.0/20G-L (W) | DN100 | 20 | 40 | 2900 | 15 |
| XBD5.0/20G-L (W) | DN100 | 20 | 50 | 2900 | 18,5 |
| XBD6.0/20G-L (W) | DN100 | 20 | 60 | 2900 | 22 |
| XBD7.0/20G-L (W) | DN100 | 20 | 70 | 2900 | 30 |
| XBD8.0/20G-L (W) | DN100 | 20 | 80 | 2900 | 30 |
| XBD9.0/20G-L (W) | DN100 | 20 | 90 | 2900 | 30 |
| XBD10.0/20G-L (W) | DN100 | 20 | 100 | 2900 | 37 |
| XBD11.0/20G-L (W) | DN100 | 20 | 110 | 2900 | 37 |
| XBD11.5/20G-L (W) | DN100 | 20 | 115 | 2900 | 45 |
| XBD12.0/20G-L (W) | DN100 | 20 | 120 | 2900 | 45 |
| XBD13.0/20G-L (W) | DN100 | 20 | 130 | 2900 | 55 |
| XBD14.0/20G-L (W) | DN100 | 20 | 140 | 2900 | 75 |
| XBD14.5/20G-L (W) | DN100 | 20 | 145 | 2900 | 75 |
| XBD15.0/20G-L (W) | DN100 | 25 | 150 | 2900 | 90 |
